Matériau en acier allié de champs pétrolifères 25 - 30F Longueur des tiges d'entraînement
API 11B Équipement de forage de tiges de pompage standard et accessoires pour tiges de pompage
Description des produits :
La tige de pompage est l'équipement courant dans l'extraction du pétrole. Elle est fabriquée par de nombreux procédés, notamment les tests, le redressage et le forgeage. La tige de pompage est placée entre la tige polie et la pompe de puits de pétrole. Pour transmettre la puissance. La tige de pompage est fabriquée à partir d'acier au carbone et d'acier allié de haute qualité, conforme à la norme API Spec 11B. La tige de pompage existe en différents types, notamment la tige de pompage courante, la tige de pompage creuse et la tige de pompage en PRF. Généralement, nous utilisons le raccord de tige de pompage pour connecter la tige de pompage. La tige de pompage a également diverses spécifications pour s'adapter à différents environnements et applications.
Caractéristiques :
1. La structure de la tige de pompage peut être injectée avec de l'huile chaude, de la vapeur. Elle peut également être utilisée pour faire passer un câble chauffant.
2. Le joint fileté est conçu avec une surface d'appui pour rendre le joint plus fiable.
3. Haute rigidité pour supporter un couple important.
4. Type de connexion : connexion par raccord et connexion directe.

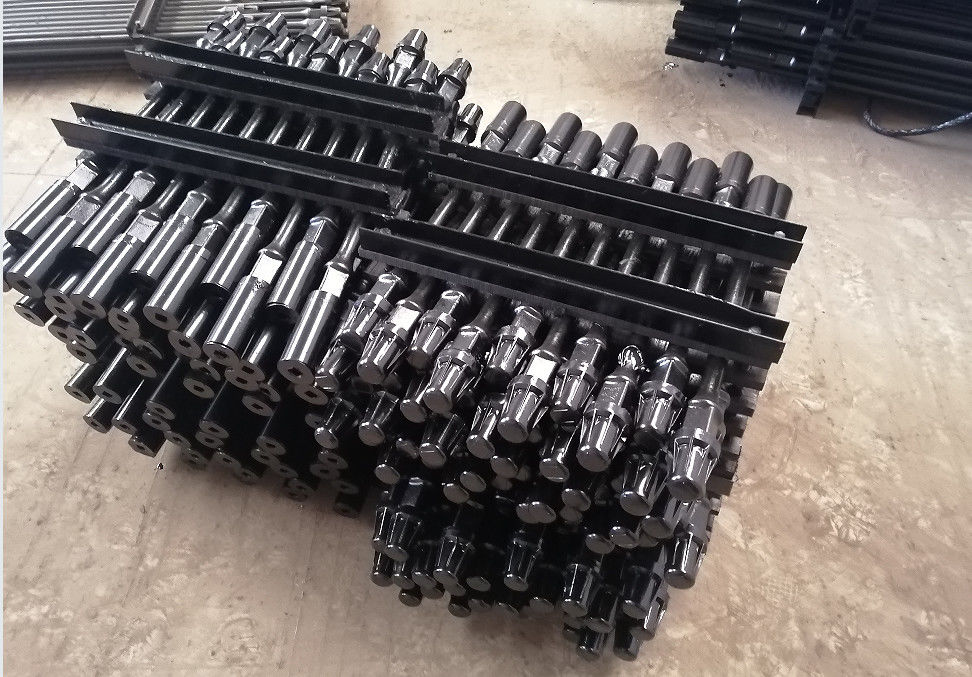

5. Emballage en palette métallique pour économiser de l'espace et faciliter le transport.
6. Il existe des capuchons en plastique pour protéger le filetage de la tige de pompage.
Détail des grades :
1. Tige de pompage de grade D : Fabriquée en acier allié traité thermiquement de qualité, avec une résistance à la traction et une limite d'élasticité élevées ; adaptée aux environnements non corrosifs ou légèrement corrosifs.
2. Tige de pompage de grade C : Résistance modérée, non susceptible à la fissuration par corrosion sous contrainte par sulfures, adaptée aux milieux acides.
3.. Tige de pompage de grade HL et HY : Haute résistance ; structure et taille correspondant à la tige de pompage de grade D ; résistant à 966-1, 136 MPa (140 000-164 720 psi) ; adaptée aux puits profonds et à grand déplacement
4. Tige de pompage de grade K, KD : Avec une bonne résistance à la corrosion dans les milieux H2S, CO2 et NaCl, résistance à la traction supérieure.
Spécification de la tige de pompage et de la tige de rallonge :
Spécification de la tige de pompage :
| Taille en (mm) |
Diamètre du corps de la tige en (mm) |
Raccord
OD mm (in) |
OD du raccord pleine grandeur mm (in) |
diamètre du filetage ext. en (mm) |
Carré de clé W*L mm (in) |
Série de longueurs m (ft) |
| 1 (25) |
1 (25.40) |
50.8 (2) |
55.6(2.187) |
1-3/8 (34.93) |
33.3×38.1(1-5/16×1-1/2) |
2 (6), 3 (10) |
| 1-1/8 (28) |
1-1/8 (28.58) |
57.2 (2.25) |
60.33(2.375) |
1-9/16 (39.7) |
38.1×41.3 (1-1/2×1-5/8) |
2 (6), 3 (10) |
| 3/4 (19) |
3/4 (19.05) |
38.1 (1.5) |
41.28(1.625) |
1-1/16(26.99) |
25.4×31.8 (1×1-1/4) |
9.14 (30) |
| 5/8 (16) |
5/8 (15.88) |
31.8 (1.25) |
38.10(1.5) |
15/16 (23.81) |
22.2×31.8 (7/8×1-1/4) |
7.62 (25) |
| 7/8 (22) |
7/8 (22.23) |
41.3 (1.625) |
46.0(1.812) |
1-3/16 (30.16) |
25.4×31.8 (1×1-1/4) |
0.6 (2), 1 (3) |
Propriétés mécaniques des tiges de pompage :
| Grade |
Limite d'élasticité minimale 0,2 %
décalage M Pa (psi)
|
Résistance à la traction
M Pa (psi) |
Allongement
δ%
|
Réduction de la section ψ% |
| K |
414 (60 000) |
621-793(90 000-115 000) |
≥13 |
≥60 |
| C |
414 (60 000) |
621-793(90 000-115 000) |
≥13 |
≥50 |
| D |
586 (84 970) |
793-965 (114 985-139 925) |
≥10 |
≥50 |
| HL |
795(115 000) |
965-1,195(140 000-173 339) |
≥10 |
≥45 |
| KD |
590(85 000) |
793-965 (114 985-139 925) |
≥10 |
≥50 |
| HY |
540 (78 300) |
965-1,195(140 000-173 339) |
≥42 |
≥224 |
Composition chimique de la tige de pompage courante :
| AISI |
C |
Si |
Mn |
P |
S |
Cr |
Ni |
Mo |
V |
Cu |
Al |
| 1541 |
0.36-0.45 |
0.15-0.35 |
1.35-1.65 |
≤0.04 |
≤0.04 |
≤0.3 |
≤0.35 |
≤0.06 |
0.04-0.09 |
≤0.35 |
≤0.035 |
| 4120 |
0.17-0.24 |
0.17-0.37 |
0.4-0.7 |
≤0.025 |
≤0.025 |
0.8-1.1 |
≤0.3 |
0.15-0.25 |
/ |
≤0.2 |
/ |
| 4130 |
0.26-0.33 |
0.17-0.37 |
0.4-0.7 |
≤0.025 |
≤0.025 |
0.8-1.1 |
≤0.3 |
0.15-0.25 |
/ |
≤0.2 |
/ |
| 4138 |
0.37-0.45 |
0.17-0.37 |
0.9-1.2 |
≤0.025 |
≤0.025 |
0.9-1.2 |
≤0.3 |
0.2-0.3 |
/ |
≤0.2 |
/ |
| 4138M |
0.37-0.45 |
0.17-0.37 |
0.9-1.2 |
≤0.025 |
≤0.025 |
0.9-1.2 |
≤0.3 |
0.2-0.3 |
0.04-0.09 |
≤0.2 |
/ |
| 4140 |
0.38-0.45 |
0.17-0.37 |
0.5-0.8 |
≤0.025 |
≤0.025 |
0.9-1.2 |
≤0.3 |
0.15-0.25 |
0.04-0.09 |
≤0.2 |
/ |
| 4142 |
0.38-0.45 |
0.17-0.37 |
0.5-0.8 |
≤0.025 |
≤0.025 |
0.9-1.2 |
≤0.3 |
0.15-0.25 |
0.04-0.09 |
≤0.2 |
/ |
| 3130 |
0.22-0.29 |
0.15-0.35 |
0.71-1.0 |
≤0.025 |
≤0.025 |
0.42-0.65 |
0.72-1.0 |
0.01-0.06 |
/ |
≤0.2 |
/ |
| 4320 |
0.18-0.42 |
0.15-0.35 |
0.8-1.0 |
≤0.025 |
≤0.025 |
0.7-0.9 |
1.15-1.5 |
0.2-0.3 |
0.04-0.09 |
≤0.35 |
≤0.035 |
| 4330 |
0.3-0.35 |
0.15-0.35 |
0.8-1.1 |
≤0.025 |
≤0.025 |
0.8-1.1 |
1.65-2.0 |
0.2-0.3 |
0.05-0.10 |
≤0.2 |
/ |
| 4621 |
0.18-0.23 |
0.17-0.37 |
0.7-0.9 |
≤0.025 |
≤0.025 |
≤0.35 |
1.65-2.0 |
0.2-0.3 |
/ |
≤0.2 |
/ |
| 4720 |
0.19-0.23 |
0.15-0.35 |
0.85-1.05 |
≤0.025 |
≤0.025 |
0.8-1.05 |
0.9-1.2 |
0.22-0.30 |
0.02-0.05 |
0.40-0.60 |
/ |
